从一份 fdisk 输出读懂磁盘扩容

发表于 分类于
云主机磁盘扩容后，fdisk -l 报出 GPT PMBR size mismatch，根分区却没变大。本文以一份真实输出为例，逐段解读警告与分区信息，从扇区数推断分区表仍停在 10G，再按分区、PV、LV、文件系统逐层在线扩容。

从一份 fdisk 输出读懂磁盘扩容

一、先看现场

下面是一台 openEuler 云主机上的 fdisk -l 输出。开头两行警告看着吓人，其实不是故障，它们说明这块盘刚扩过容，系统还没跟上。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
GPT PMBR size mismatch (20971519 != 83886079) will be corrected by write.
The backup GPT table is not on the end of the device.
Disk /dev/vda: 40 GiB, 42949672960 bytes, 83886080 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: CD207D85-A191-464B-8C32-83D0A12A7A2A

Device       Start      End  Sectors  Size Type
/dev/vda1     2048  1230847  1228800  600M EFI System
/dev/vda2  1230848  3327999  2097152    1G Linux filesystem
/dev/vda3  3328000 20969471 17641472  8.4G Linux LVM

Disk /dev/mapper/openeuler-root: 7.41 GiB, 7956594688 bytes, 15540224 sectors
...
Disk /dev/mapper/openeuler-swap: 1 GiB, 1073741824 bytes, 2097152 sectors
...

接下来先逐段拆解，再从数字推算发生了什么，最后给出扩容步骤。

二、逐段拆解

1. 两行警告：是提醒，不是报错

GPT 在磁盘上存了两份分区信息：开头是第 0 扇区的保护性 MBR（PMBR）、LBA 1 的主 GPT 表头和紧随其后的分区项数组；末尾是备份分区项数组，以及放在最后一个扇区的备份 GPT 表头。

  • GPT PMBR size mismatch (20971519 != 83886079)：PMBR 记录的最后一个扇区是 20971519，磁盘实际的最后一个扇区是 83886079，两者对不上。
  • The backup GPT table is not on the end of the device：备份表头还在旧的末尾位置，不在现在的末尾。

will be corrected by write 是说用 fdisk 写一次分区表，它就会自动修正。fdisk -l 只读不写，所以每次执行都会看到这两行，数据本身没有风险。

2. 磁盘头信息

字段 本例取值 含义
Disk 40 GiB，83886080 扇区 磁盘当前的实际容量
Units 512 字节 下方 Start/End/Sectors 的单位
Sector size 512 / 512 逻辑扇区和物理扇区大小，虚拟盘常见为 512
I/O size 512 / 512 建议的最小和最佳 I/O 大小，影响分区对齐
Disklabel type gpt 分区表类型，另一种常见的是 dos（MBR）
Disk identifier CD207D85-… 磁盘的 GPT GUID

3. 分区表

三个分区是典型的 UEFI + LVM 安装布局。第一个分区从 2048 扇区（1 MiB）开始，这是为了对齐。

分区 大小 类型 用途
/dev/vda1 600 MiB EFI System 挂载到 /boot/efi
/dev/vda2 1 GiB Linux filesystem 挂载到 /boot
/dev/vda3 8.4 GiB Linux LVM LVM 物理卷（PV）

注意 vda3 结束于 20969471 扇区，而磁盘有 83886080 个扇区，这个差距下一节会用到。

4. /dev/mapper 设备：最容易让人困惑的部分

openeuler-root 和 openeuler-swap 不是另外两块磁盘，是从 vda3 这个 LVM 物理卷里切出来的逻辑卷（LV）。fdisk 会把所有块设备都列成 “Disk”，所以它们和 vda 并排出现。逻辑卷上直接就是文件系统或 swap，没有分区表，所以也没有 Disklabel type 这一行，这是正常的。

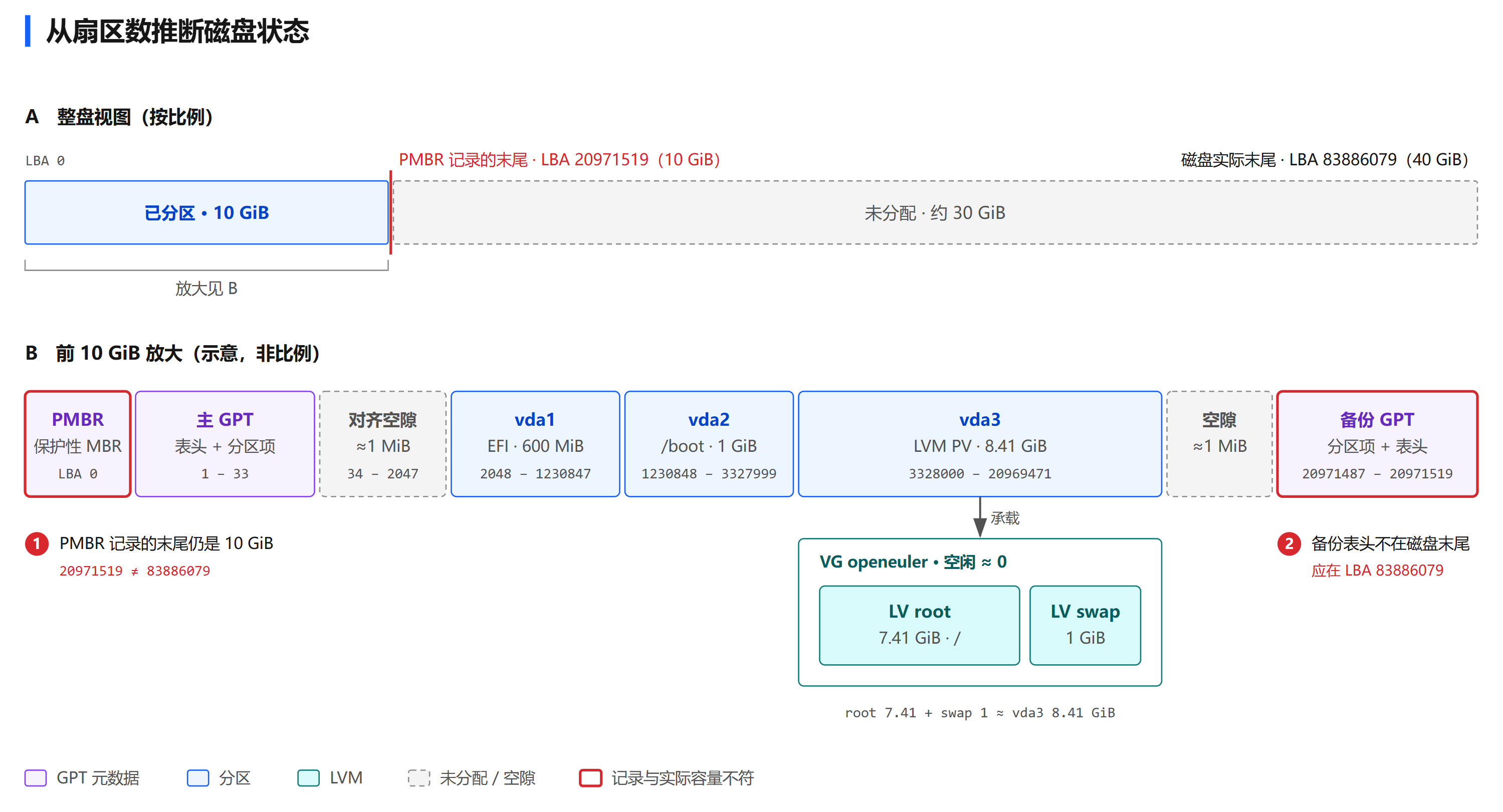

三、推理：分区表还停在 10G

把几个数字串起来：

  1. PMBR 记录的最后扇区是 20971519，说明磁盘当时有 20971520 个扇区，乘以 512 字节正好是 10 GiB。
  2. 磁盘现在有 83886080 个扇区，即 40 GiB。也就是说，分区表是按 10G 的磁盘写的，而磁盘现在是 40G。常见原因有两种：在云平台或虚拟化层把磁盘从 10G 扩到了 40G，或者用 10G 的系统镜像创建了一块 40G 的磁盘。
  3. 磁盘变大时，分区表不会自动跟着更新。PMBR 和备份 GPT 表头都还停在 10G 时的位置，于是出现了那两行警告。
  4. vda3 结束于 20969471 扇区，也就是旧磁盘末尾附近。它后面约 30 GiB 是未分配空间，没有分区在用。
  5. root（7.41 GiB）加 swap（1 GiB）约等于 vda3 的 8.41 GiB，差出的一点是 LVM 元数据和对齐占用。所以卷组里也没有空闲空间。

结论：df -h 里根分区仍然是 7G 多，新增的 30G 完全闲置。要用上这部分空间，需要从下到上逐层扩展：GPT → 分区 → PV → LV → 文件系统。

四、在线扩容：从分区到文件系统逐层扩展

操作前先在云平台给磁盘打一个快照。以下步骤都可以在线完成，不用重启。

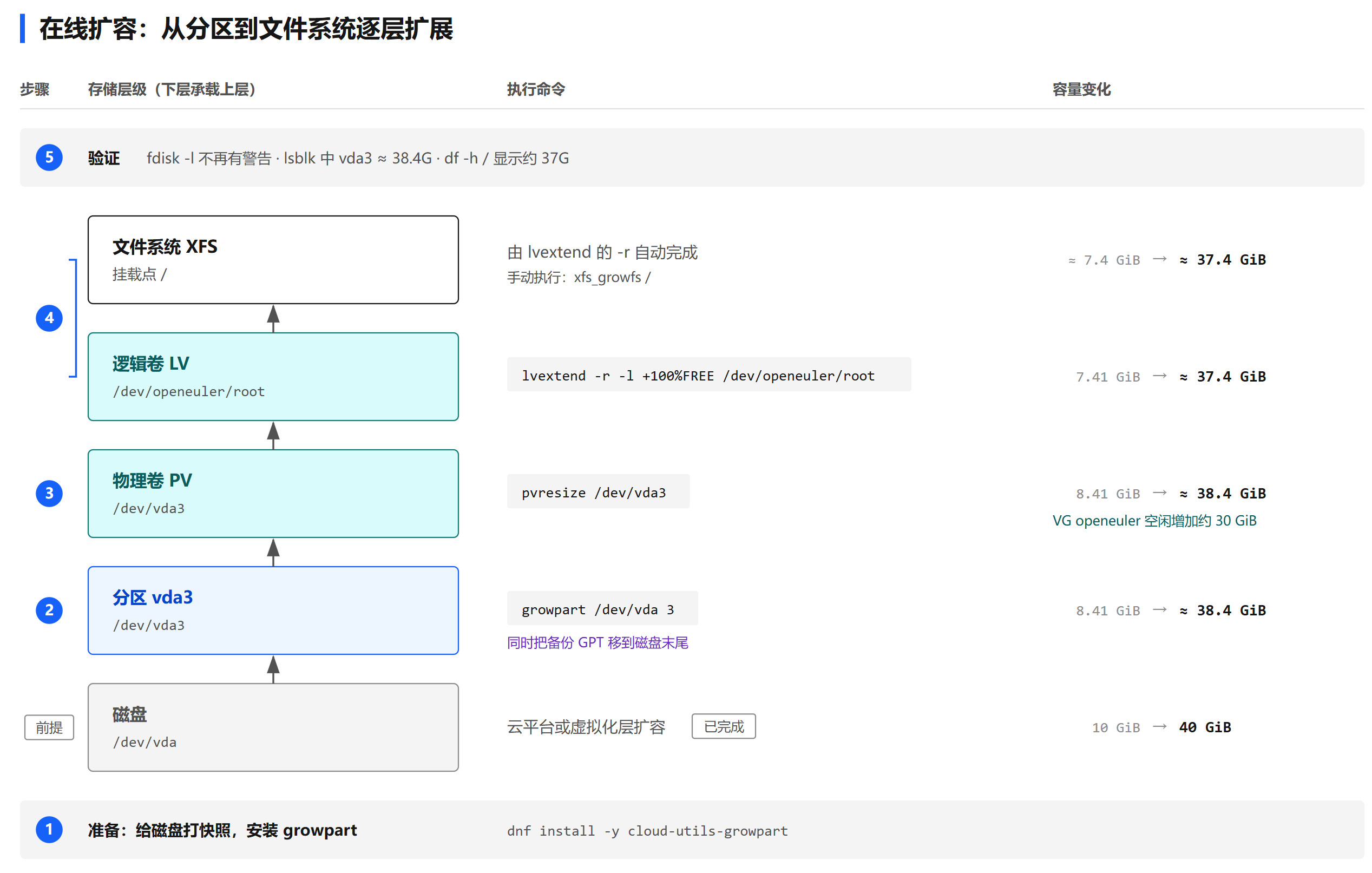

在线扩容的操作步骤

1. 为什么不能跳过 growpart

每一层只认它正下方那一层的大小：文件系统看 LV，LV 看 VG，PV 看它所在的分区。这里 PV 建在 vda3 上，而 vda3 在分区表里仍是 8.4G，新增的 30G 在分区之外。跳过 growpart 直接执行 pvresize，PV 大小不会变化。所以必须先扩分区，上面几层才有空间可扩。

有两种情况可以不用 growpart：

  • PV 直接建在整块盘上（当初执行的是 pvcreate /dev/vda，没有分区）：磁盘扩容后直接 pvresize /dev/vda 即可。数据盘常这样做，系统盘因为有 EFI 和 /boot 分区，一般不适用。
  • 无法安装 growpart：可以不扩 vda3，改用系统自带的 fdisk 在空闲空间里新建 vda4，再执行 pvcreate /dev/vda4 和 vgextend openeuler /dev/vda4，然后从第 4 步 lvextend 继续。代价是卷组里会多出一个 PV。

2. 操作步骤

  1. 安装 growpart：它在 cloud-utils-growpart 包里。
1
dnf install -y cloud-utils-growpart
  1. 扩展 vda3 分区：growpart 会把分区延伸到磁盘末尾，同时把备份 GPT 表头移到新的末尾。注意磁盘名和分区号之间有空格。
1
growpart /dev/vda 3

如果只想修复 GPT、不扩分区，可以用 sgdisk -e /dev/vda，或者执行 parted /dev/vda print，在提示时选 Fix。

扩展完成后，分区前后比较如下：

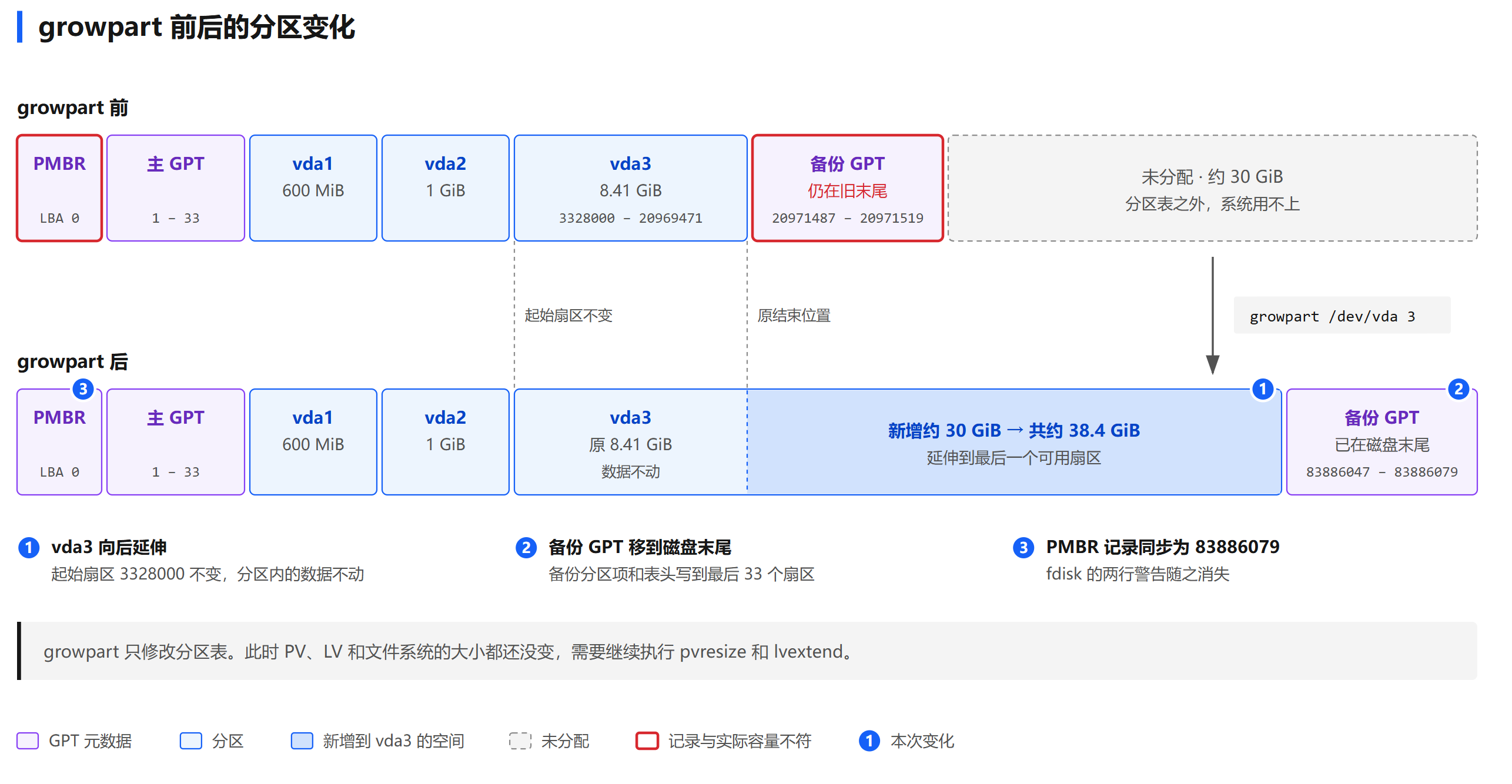

growpart 前后的分区变化

  1. 扩展 LVM 物理卷：让 LVM 识别 vda3 的新大小。
1
pvresize /dev/vda3
  1. 扩展逻辑卷和文件系统：把卷组里的空闲空间全部分给 root。-r 会自动调用对应的文件系统扩容工具。
1
lvextend -r -l +100%FREE /dev/openeuler/root

不加 -r 的话要手动扩文件系统：XFS 用 xfs_growfs /，ext4 用 resize2fs /dev/openeuler/root。openEuler 默认是 XFS，可以用 df -T / 确认。

  1. 验证：再执行一次 fdisk -l，两行警告应该消失，vda3 约 38.4G；df -h / 应显示根分区约 37G。

五、更清晰的看法：用 lsblk

fdisk -l 把所有块设备平铺成一长串，层级关系要自己拼。日常查看结构更适合用 lsblk，它把磁盘、分区、LVM 画成一棵树。同一台机器在扩容前大致是这样：

1
2
3
4
5
6
7
NAME               SIZE TYPE MOUNTPOINTS
vda                 40G disk
├─vda1             600M part /boot/efi
├─vda2               1G part /boot
└─vda3             8.4G part
  ├─openeuler-root  7.4G lvm  /
  └─openeuler-swap    1G lvm  [SWAP]

从这里能直接看到：磁盘 40G，三个分区加起来只有 10G，mapper 设备是 vda3 的子节点。

常用的补充命令：

  • fdisk -l /dev/vda：只看一块盘，避免 mapper 设备干扰。
  • lsblk -f：加上文件系统类型和 UUID。
  • pvs、vgs、lvs：查看 LVM 各层的容量和空闲空间。

六、小结

fdisk -l 只把设备逐个列出来，不显示它们之间的关系，所以看着乱。读的时候拿扇区数对一对：磁盘多大，分区在哪里结束，分区表头记录的又是多大。对上之后就能看出，那两行警告只是说明扩容还没做完。
