三层交换机二层转发与三层转发的判定机制
同一台三层交换机，同一个端口收进来的报文，有的被原封不动地从另一个端口转出去，有的却被”改头换面”送到了另一个网段。
交换机到底凭什么决定：这个包该二层转发，还是三层转发？
很多人的第一反应是：”看目的 IP 呗，同网段就二层，跨网段就三层。”
听起来很合理，但其实不对。今天我们就把这个问题彻底聊透。
一、判定依据：目的 MAC 是否为本机三层接口 MAC
三层交换机判断二层还是三层转发，最核心的依据是：
看报文的目的 MAC 地址，是不是本机三层接口的 MAC 地址。
- 是：说明这个包是”交给我处理”的，进入三层转发流程，查路由表。
- 不是：说明这个包只是”路过”，在 VLAN 内按 MAC 地址表做二层转发。
就这么简单。交换机做这个判断时，根本不需要先去看 IP 地址。
那问题来了：凭什么看一个 MAC 地址就能决定要不要路由？
二、目的 MAC 的来源：主机的网段判断与 ARP 解析
下面用一个简单的环境来说明。

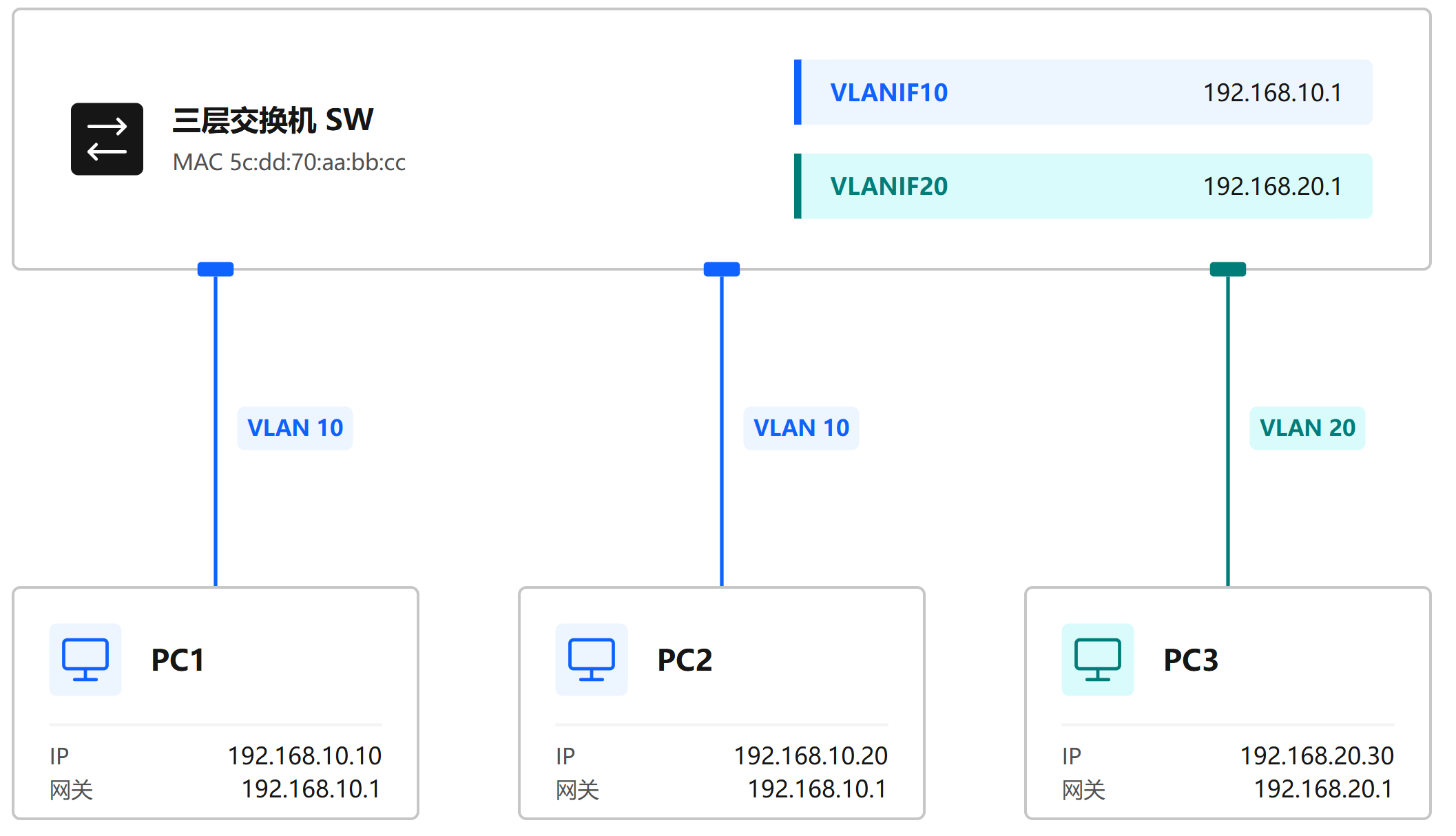

环境说明如下：
三层交换机 SW 上创建了 VLAN 10 和 VLAN 20，并分别配置三层接口 VLANIF10（192.168.10.1/24）和 VLANIF20（192.168.20.1/24）。两个 VLANIF 使用同一个设备系统 MAC：5c:dd:70:aa:bb:cc。
PC1、PC2 接入 VLAN 10，网关为 192.168.10.1。
PC3 接入 VLAN 20，网关为 192.168.20.1。
在这个环境中，PC1 分别访问 PC2 和 PC3，两个报文都从 PC1 所连的同一个端口进入 SW。
访问 PC2 时，SW 做的是二层转发；访问 PC3 时，SW 做的是三层转发。
SW 能区分这两种情况，前提是这两个报文的目的 MAC 不一样。而目的 MAC 填什么，是由 PC1 在发包之前决定的。
主机发送 IP 报文前，必须先确定以太网帧头中的目的 MAC。
确定的方法是：用本机 IP 和子网掩码算出自己所在的网段，再判断目的 IP 是否属于这个网段。
- 目的 IP 与本机在同一网段：目的主机可以直接到达，主机通过 ARP 解析目的主机的 MAC，作为目的 MAC。
- 目的 IP 与本机不在同一网段：报文需要交给网关转发，主机通过 ARP 解析网关的 MAC，作为目的 MAC。
下面分别看这两种场景下 PC1 的处理过程。
2.1 同网段通信：PC1 访问 PC2
PC1 计算后发现 192.168.10.20 和自己在同一个网段，于是：
- 直接发 ARP 请求：”谁是 192.168.10.20？”
- PC2 回复自己的 MAC。
- PC1 发出的报文：目的 IP = PC2，目的 MAC = PC2 的 MAC。
2.2 跨网段通信：PC1 访问 PC3
PC1 发现 192.168.20.30 不在自己网段，于是决定把包交给网关：
- 发 ARP 请求：”谁是 192.168.10.1（我的网关）？”
- 交换机的 VLANIF10 回复自己的 MAC：
5c:dd:70:aa:bb:cc。 - PC1 发出的报文：目的 IP = PC3，目的 MAC = 交换机的 MAC。
看出门道了吗？
| 场景 | 目的 IP | 目的 MAC |
|---|---|---|
| PC1 → PC2 | 192.168.10.20 | PC2 的 MAC |
| PC1 → PC3 | 192.168.20.30 | 交换机的 MAC |
“这个包需不需要路由”，主机已经通过目的 MAC 告诉交换机了。
交换机只需要看一眼目的 MAC：是我的，那就是让我路由；不是我的，那我就当一台普通二层交换机，帮你转过去就好。
这就是”看目的 MAC 判定转发方式”成立的根本原因。
三、二层转发流程
当目的 MAC 不是本机 MAC 时，交换机走二层转发流程，和普通二层交换机完全一样：
- 学习源 MAC：把”源 MAC + VLAN + 入端口”记录到 MAC 地址表。
- 查目的 MAC：在该 VLAN 内查 MAC 地址表。
- 根据查表结果处理：
- 已知单播：查到了，从对应端口发出去。
- 未知单播：没查到，在本 VLAN 内泛洪（除入端口外的所有端口）。
- 广播 / 未知组播：在本 VLAN 内泛洪。
整个过程中，报文内容一个字节都不改，二层头、IP 头、TTL 统统原样保留。
四、三层转发流程
当目的 MAC 是本机 MAC 时，交换机就要真正干路由器的活了：
- 剥掉二层头，取出 IP 报文。
- 查路由表（FIB）：根据目的 IP 192.168.20.30，匹配到直连路由 192.168.20.0/24，出接口 VLANIF20。
- 查 ARP 表：找到 192.168.20.30 对应的 MAC（PC3 的 MAC）。如果还没有 ARP 表项，就先在 VLAN20 里发 ARP 请求去解析。
- 重写报文：
- 源 MAC → 改成交换机 VLANIF20 的 MAC
- 目的 MAC → 改成 PC3 的 MAC
- VLAN → 从 10 改成 20
- TTL → 减 1
- IP 头校验和 → 重新计算
- 从出接口发出：在 VLAN20 内查 MAC 表，找到 PC3 所在端口发出。

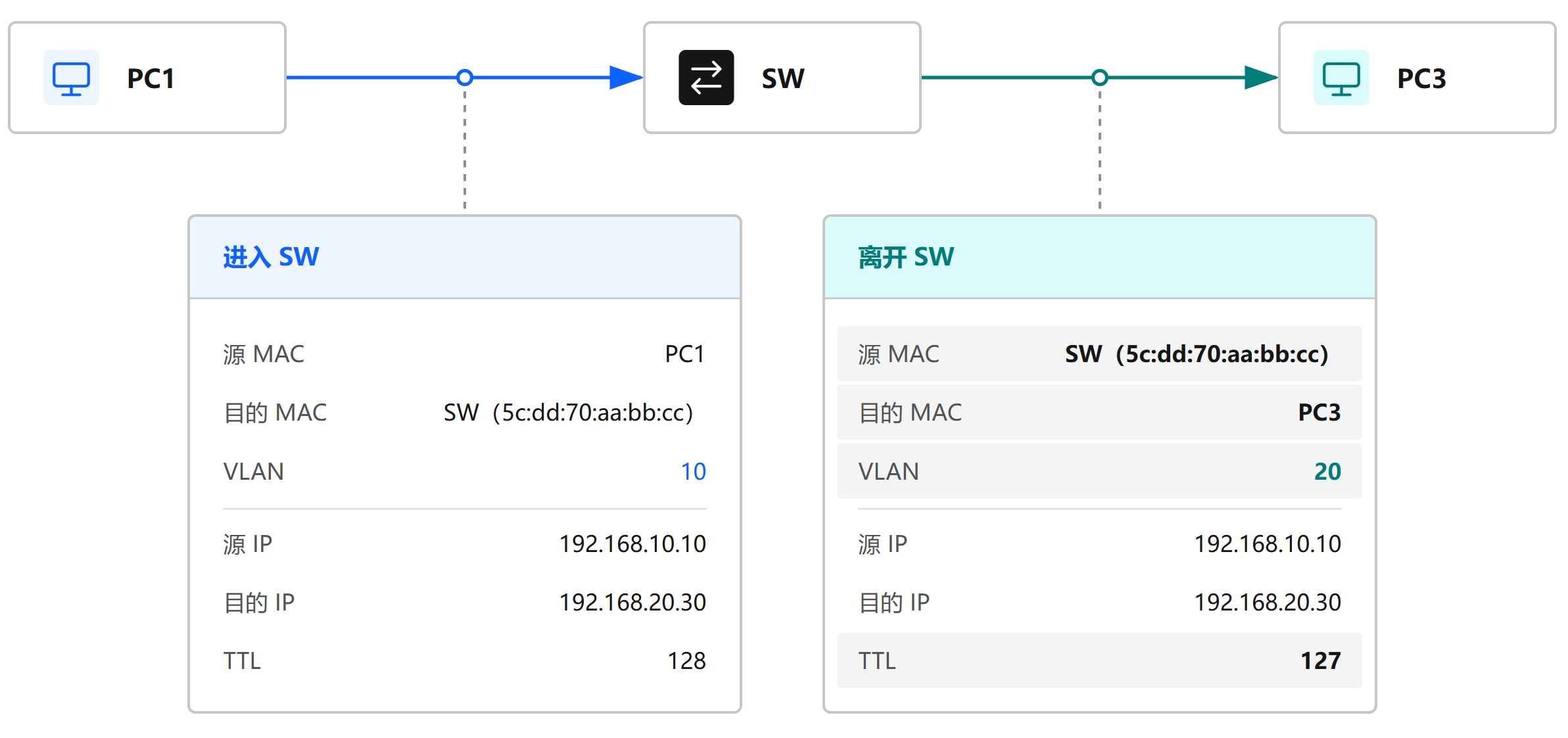

我们对比一下报文进出交换机前后的变化：
规律：IP 地址端到端不变，MAC 地址逐跳改变。 这也是路由转发最本质的特征。

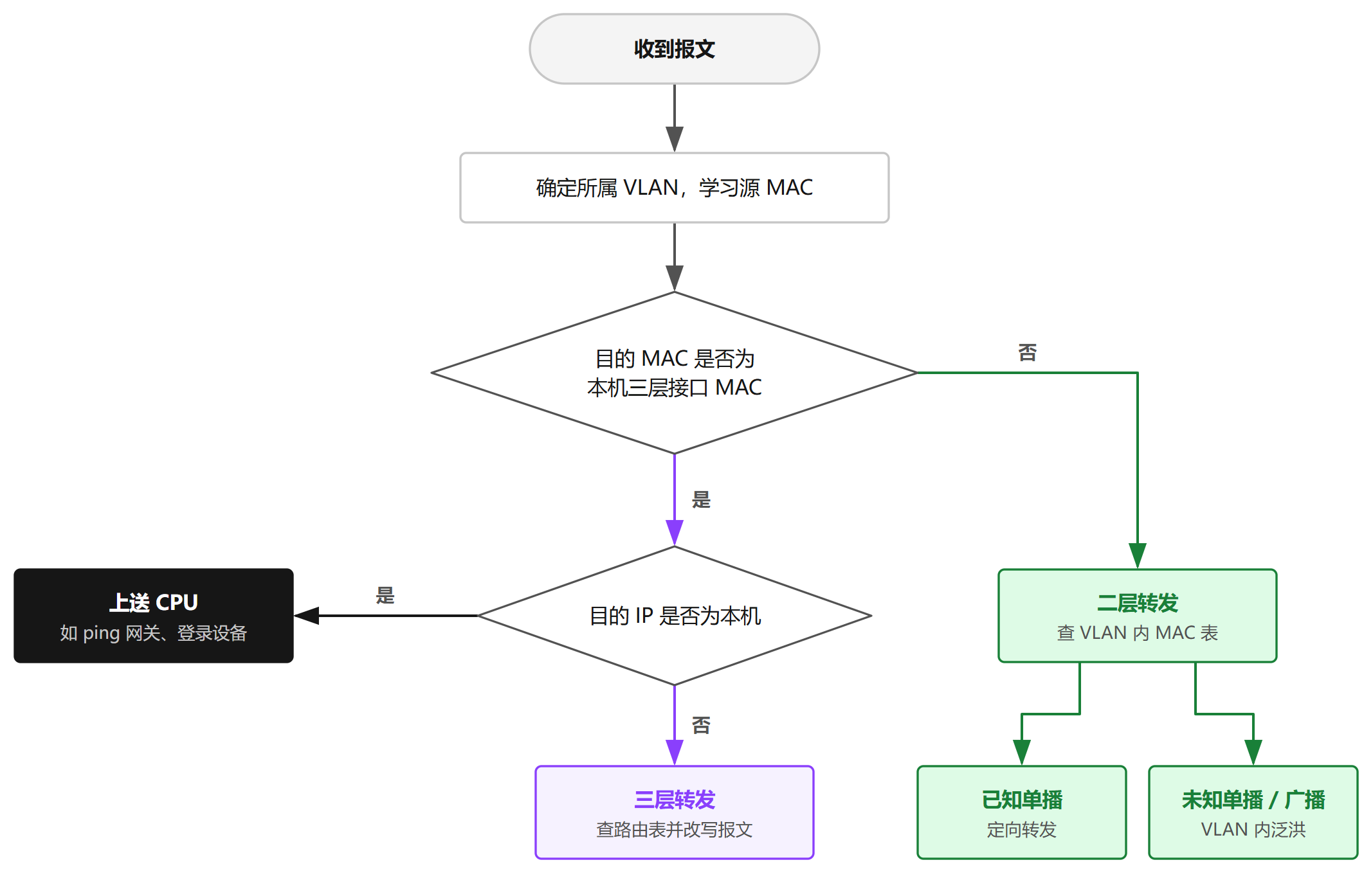

五、判定流程汇总
注意这里还有一个细节：目的 MAC 是我的，并且目的 IP 也是我的（比如 PC 去 ping 网关、SSH 登录交换机），那就不是”转发”，而是上送 CPU 由交换机自己处理。
六、特殊报文的处理
基本逻辑讲完了，但真实网络里总有一些特殊情况，值得单独拎出来说说。
6.1 广播报文
PC1 发 ARP 请求问”谁是 192.168.10.1”时，目的 MAC 是广播地址 ff:ff:ff:ff:ff:ff，显然不是本机 MAC。
但交换机此时既会在 VLAN10 内泛洪，也会复制一份上送 CPU，因为 VLANIF10 本身也是这个广播域的成员，它需要看看这个 ARP 是不是在问自己。如果是，就回复 ARP 应答。
6.2 二层协议报文
STP 的 BPDU、LACP、LLDP 等协议报文使用 01:80:C2:00:00:xx 这类保留组播 MAC。它们的目的 MAC 不是本机接口 MAC，但交换机芯片会专门识别这些地址并上送 CPU 处理，而不是简单泛洪。
所以严格来说，”目的 MAC 不是本机就二层转发”是针对普通数据报文而言的。
6.3 VRRP 虚拟 MAC
配置了 VRRP 之后，主机的网关是虚拟 IP，ARP 解析到的是虚拟 MAC（如 00:00:5e:00:01:xx）。
处于 Master 状态的交换机，会把这个虚拟 MAC 也加入”本机 MAC”的判定范围。目的 MAC 命中虚拟 MAC 的报文，同样会进入三层转发。而 Backup 设备不会响应这个虚拟 MAC，确保同一时刻只有一台设备在做网关。
6.4 多个 VLANIF 共用系统 MAC
细心的同学会发现，很多交换机上 display interface Vlanif 或 show interface vlan 看到的 MAC 地址都一样，都是设备的系统 MAC。
这并不冲突，因为判定时匹配的是 “VLAN + MAC” 的组合。不同 VLAN 本来就是不同的广播域，用同一个 MAC 不会造成混乱。
6.5 主机掩码配置错误导致跨网段通信失败
理解了”主机决定目的 MAC”，很多故障就好排查了。
假设 PC1 的掩码被误配成了 255.255.0.0，它会认为 192.168.20.30 和自己在同一网段，于是直接 ARP 请求 192.168.20.30，而不是请求网关。
这个 ARP 广播只在 VLAN10 内传播，PC3 在 VLAN20 根本收不到，结果就是解析失败、无法通信。除非网关开启了代理 ARP 替 PC3 应答，否则这个问题会一直存在。
交换机配置完全正确，问题却出在主机的判断上。
七、硬件实现：ASIC 流水线中的本机 MAC 匹配
传统路由器早期依赖 CPU 做路由查表，性能有限。而三层交换机之所以能做到”线速路由”，关键在于整个判定和转发流程都在交换芯片（ASIC）里完成。

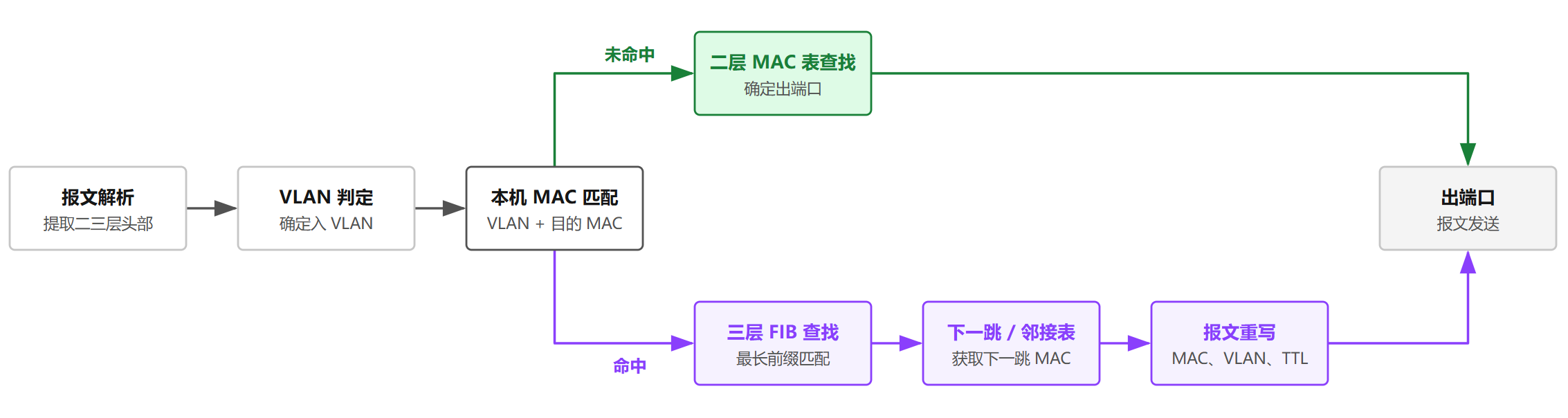

报文进入芯片后，会经过一条处理流水线（Pipeline），大致是：
其中”本机 MAC 匹配”这一步，在芯片中通常由一张专门的表来实现。不同厂商和芯片的叫法不同，比如 Broadcom 芯片中的 My Station TCAM，有的设备则是在 MAC 表项上打一个”三层标志位”。
当我们创建一个 VLANIF 并配置 IP 时，设备软件就会把”VLAN + 接口 MAC”下发到这张表里。从这以后，所有匹配这个组合的报文，都会被芯片直接送入三层处理流程，全程不需要 CPU 参与。
只有少数情况需要 CPU 介入：
- 目的 IP 是本机（管理流量、ping 网关）
- 协议报文（ARP、OSPF、BPDU 等）
- 三层转发时找不到下一跳的 ARP 表项，需要 CPU 触发 ARP 解析
- TTL 超时等需要回送 ICMP 的情况
判定和转发交给硬件，”异常”交给 CPU，这就是三层交换机高性能的秘密。
八、总结
回到开头的问题：
三层交换机凭什么决定一个包是二层转发还是三层转发？
答案是：看目的 MAC 是不是自己的。
而这个判据之所以可靠，是因为真正的”决策”早在主机发包时就已经做出了：主机用子网掩码判断目的 IP 是否同网段，再通过 ARP 决定目的 MAC 填谁。交换机只是读懂了主机留在报文里的这个”暗号”。
理解了这一点，你再看 ARP、网关、VRRP、掩码配置这些知识点，会发现它们其实都串在同一条逻辑线上。
网络的很多”神奇”之处，拆开来看，往往就是一个简单而巧妙的约定。
